Chaque année, des milliers de toits français se transforment en centrales électriques miniatures. Une révolution silencieuse, portée par une technologie désormais mature, capable de générer jusqu’à 20 % d’électricité de plus qu’il y a une décennie. Ce n’est pas une mode, mais une mutation profonde de notre rapport à l’énergie, où chaque maison devient un acteur du changement.
Les fondamentaux d’un raccordement photovoltaïque réussi
Pour que l’énergie solaire produite par vos panneaux devienne réellement utilisable, une chaîne de conversion précise doit être mise en place. Cette chaîne repose sur plusieurs composants clés, chacun ayant un rôle bien défini. Le panneau solaire photovoltaïque capte la lumière et produit un courant continu. Mais cet électricité ne peut pas alimenter directement vos appareils. Il faut le transformer en courant alternatif, compatible avec le réseau domestique. C’est ici qu’intervient l’onduleur, pièce maîtresse du système.
Schéma de principe et composants essentiels
Le parcours de l’énergie est en réalité assez simple à comprendre :
- ☀️ Les panneaux rigides ou flexibles convertissent la lumière en courant continu (DC)
- ⚡ Les câbles solaires, spécialement conçus pour résister aux UV et aux intempéries, acheminent le courant vers l’onduleur via des connecteurs MC4
- 🔄 L’onduleur effectue la conversion du courant continu en courant alternatif (AC), indispensable pour l’usage quotidien
- 🔌 Un coffret de protection AC/DC isole les circuits en cas de surtension ou de défaut d’isolation
- 🏗️ La structure de montage fixe les panneaux en toute sécurité sur le toit, garantissant étanchéité et résistance au vent
Pour bien anticiper les évolutions normatives de l'installation, on peut dès maintenant en savoir plus sur Arrivelec 2025.

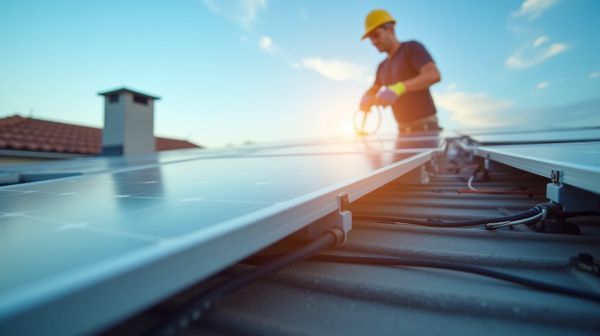

Câblages et branchements : les précautions de mise en œuvre
La manière dont les panneaux sont reliés entre eux a un impact direct sur la performance et la sécurité du système. Deux configurations principales existent : le branchement en série et le branchement en parallèle. Le choix entre les deux dépend de plusieurs facteurs, notamment la longueur des câbles, la puissance de l’onduleur et les conditions d’ombre sur le toit.
La mise en série ou en parallèle des modules
En série, les panneaux sont connectés bout à bout. Cela augmente la tension globale du string, ce qui est souvent nécessaire pour que l’onduleur démarre correctement. Cependant, s’il y a de l’ombre sur un seul panneau, toute la chaîne voit sa production chuter. En parallèle, la tension reste basse mais le courant augmente. Cette configuration est plus tolérante à l’ombrage partiel, mais demande des câbles plus épais et un onduleur adapté. En général, les installations résidentielles optent pour une combinaison des deux, organisée en strings indépendants.
Sécurité électrique et protection contre la foudre
Un panneau photovoltaïque exposé au soleil produit de l’électricité même en cas d’orage. C’est pourquoi la mise à la terre est une étape cruciale. Elle évite les risques de choc électrique en cas de défaut d’isolation. De même, les parafoudres protègent l’onduleur et les équipements connectés contre les surtensions liées aux coups de foudre indirects. Une installation bien conçue inclut toujours ces protections, même si le risque paraît faible. En gros, mieux vaut prévenir que guérir.
Optimisation du rendement par le choix de l’équipement
Le rendement global de votre installation dépend autant du choix des composants que de la région ou de l’inclinaison du toit. Aujourd’hui, plusieurs technologies permettent d’aller au-delà du simple panneau gris sur toit. L’objectif ? Tirer le maximum d’un rayonnement solaire souvent intermittent.
L’avantage des panneaux bifaciaux
Les panneaux bifaciaux exploitent une idée simple : capturer non seulement la lumière directe, mais aussi celle qui se réfléchit sur le sol ou la toiture. Leur face arrière, translucide, ajoute jusqu’à 15 à 20 % de production annuelle en fonction des conditions. En particulier sur les toits clairs ou les installations en surélévation, ce gain est appréciable. Le rendement bifacial devient un atout stratégique pour optimiser l’espace disponible.
Onduleur central vs micro-onduleurs
Le choix entre un onduleur central et des micro-onduleurs a des conséquences majeures sur la gestion du système. L’onduleur central est plus simple à installer et moins coûteux, mais il gère toute l’installation comme un bloc unique. En cas d’ombrage, la production totale peut chuter. Les micro-onduleurs, fixés derrière chaque panneau, permettent une optimisation par module. Cela signifie que si un panneau est en ombre, les autres continuent à fonctionner à plein régime. Cette modularité s’accompagne d’un surcoût, mais une meilleure autoconsommation intelligente à long terme.
Performance des systèmes plug and play
Les kits solaires dits « plug and play » simplifient énormément l’installation pour les petits projets : terrasses, cabanes, camping-cars. Leur onduleur est souvent intégré, et le branchement se fait directement sur une prise. En général, ils restent limités en puissance (moins de 800 W), mais ils permettent de démarrer sans travaux complexes. Attention toutefois : leur conformité électrique doit être rigoureusement vérifiée. Un tel système mal installé, c’est pas gagné.
Configuration pour l'autoconsommation avec ou sans vente
Produire sa propre électricité, c’est bien. Mais en faire bon usage, c’est mieux. La configuration du système détermine si vous consommez sur place, stockez ou vendez le surplus. Certains équipements permettent même de piloter automatiquement vos consommateurs énergivores en fonction de la production.
Gestionnaire d'énergie et pilotage des flux
Un gestionnaire d’énergie analyse en temps réel la production et la demande. Il peut alors activer des appareils à haut consommation (comme le chauffe-eau ou la pompe à chaleur) quand les panneaux produisent beaucoup. C’est une forme d’autoconsommation intelligente qui réduit votre dépendance au réseau, même sans batterie. Cette stratégie permet d’augmenter significativement le taux d’autoconsommation, souvent de 30 à 50 %.
Le branchement de la batterie de stockage
Les batteries de stockage offrent une autonomie réelle. Leur branchement nécessite une compatibilité avec l’onduleur (ou un onduleur hybride). Elle permet d’utiliser l’énergie solaire en soirée ou par temps couvert. Bien que plus coûteuse, cette solution améliore le retour sur investissement dans les zones où l’électricité est chère ou les tarifs variables. La gestion du cycle de charge/décharge est cruciale pour une longue durée de vie.
Raccordement au réseau de distribution
Si vous souhaitez vendre le surplus de votre production, le raccordement au réseau public est obligatoire. La procédure est encadrée par des règles claires : déclaration de travaux, raccordement par un professionnel qualifié, et agrément par l’exploitant du réseau. Une fois validé, un compteur bidirectionnel est installé pour mesurer l’injection. Ce dispositif permet une intégration fluide de l’énergie verte.
Comparatif des solutions de pose et rentabilité
Tableau comparatif des types de panneaux
Le choix du type de panneau influence la facilité d’installation, la durabilité et le rendement. Voici un aperçu des options principales :
| 📊 Modèle | ✅ Avantages | 🔧 Difficulté de raccordement | ⏳ Durée de vie estimée |
|---|---|---|---|
| Kit autoconsommation | Installation rapide, tout inclus, bon rapport qualité-prix | Faible à moyenne | 25 ans |
| Panneaux souples | Légers, adaptés aux surfaces courbes, idéals pour véhicules | Élevée (sensibilité aux plis et microfissures) | 10 à 15 ans |
| Installation bifaciale | Haut rendement grâce à la capture arrière, gain sur terrain clair | Moyenne (nécessite espace sous les panneaux) | 25 ans |
Estimation des délais de retour sur investissement
Le retour sur investissement varie fortement selon la région, l’orientation du toit et les habitudes de consommation. En général, un système standard sans batterie se rentabilise en 8 à 12 ans. Avec des panneaux bifaciaux ou des micro-onduleurs, l’investissement initial est plus élevé, mais le gain énergétique long terme peut raccourcir ce délai. Les aides existantes, bien que fluctuantes, jouent un rôle déterminant dans la viabilité économique.
Entretenir l'efficacité du système sur le long terme
Une installation photovoltaïque bien entretenue peut fonctionner efficacement pendant des décennies. Contrairement à une idée reçue, le soleil ne fait pas tout. De petits gestes réguliers permettent d’éviter les pertes de performance et de détecter les défauts précocement.
Entretien des connectiques extérieures
Les connecteurs MC4 sont conçus pour durer, mais l’exposition aux intempéries peut entraîner une oxydation ou un desserrage. Une vérification annuelle est recommandée, surtout après des épisodes de tempête. Un joint défectueux ou un capuchon manquant réduit l’étanchéité et augmente le risque de court-circuit. L’étanchéité photovoltaïque n’est pas un détail.
Suivi des données de production
La plupart des onduleurs offrent une application mobile ou web. Cet outil est précieux pour repérer une baisse soudaine de production, qui peut indiquer un problème sur un panneau, un micro-onduleur défaillant ou une ombre nouvelle. Un suivi mensuel permet d’intervenir avant que la perte ne devienne significative. C’est un autre son de cloche par rapport à l’entretien mécanique.
Nettoyage périodique et inclinaison
La poussière, les feuilles ou la neige réduisent l’efficacité des panneaux. Un passage annuel avec une brosse douce et de l’eau déminéralisée suffit dans la plupart des cas. Il faut éviter les produits abrasifs ou les jets à haute pression, qui pourraient endommager les cellules ou la couche anti-reflet. Pour les toitures en pente, la pluie fait souvent le travail toute seule.
Les interrogations majeures
Peut-on raccorder un string de panneaux à deux onduleurs différents pour sécuriser la production ?
Non, un string de panneaux doit être raccordé à un seul onduleur ou à un seul circuit MPPT. Diviser le courant entre deux onduleurs risque de créer des déséquilibres, des surtensions ou une annulation mutuelle des signaux de contrôle. Cela peut endommager les équipements. En cas de besoin de redondance, il est préférable d’opter pour une configuration multi-string avec onduleur hybride.
Comment s'assurer que l'étanchéité du toit reste intègre dix ans après la pose ?
La durabilité de l’étanchéité dépend surtout de la qualité des fixations et des joints utilisés lors de l’installation. Il est recommandé de privilégier des systèmes de fixation intégrés au chevronnage, évitant les perforations superflues. Un contrôle annuel visuel des joints et des raccords est suffisant pour détecter d’éventuelles dégradations précoces. Les matériaux modernes garantissent une étanchéité durable, à condition d’avoir été posés correctement.
Est-ce le bon moment pour installer des panneaux bifaciaux en hiver ?
Oui, l’installation peut être réalisée en hiver sans problème technique. La faible production hivernale ne nuit pas à la mise en service. Au contraire, cela permet de valider le système avant la saison de forte production. Le vrai gain des panneaux bifaciaux se manifeste surtout en été, grâce à la réflexion sur les surfaces claires, mais leur fonctionnement est optimal toute l’année.
